מדריך צריבת TASMOTA על מפסקי טאצ' WIFI

מי מכם שאוהבים להזמין מהאיביי מפסקים טאצ חכמים (WIFI) בין אם זה מותג או לא, אם קיים בו רכיב ESP8266/8258 ניתן להמיר אותו למפסק יותר מאובטח ובעל אפשרויות מגוונות כמו לחבר אותו ל HOME-ASSISTANT שקיים לכם כדי לקבל שליטה מלאה ...

מדריך זה ילמד אתכם איך לצרוב קושחה מבית TASMOTA .

מדריך זה תקף לרוב מודלי ESP למינהם , כיוון שעיקר העבודה היא על הציפ' ולא על המפסק עצמו.

כך שזה לא משנה איזה מוצר הזמנתם. למשל אשתי אהבה את המפסק הזה לכן אני מזמין רק כאלה..

*****אזהרה*****

יש לנתק את המפסק מהחשמל לגמרי למניעת התחשמלות ושריפת המפסק

אין לחבר את הלוח למפסק רק אחרי סיום כל התהליכים

אין אחריות על המדריך , הוא נכתב מניסיון אך אין זה אומר שהוא מתאים לכל אחד !

קודם כול יש להוריד מהאתר את FIRMWARE העדכני עבור מפסקי SONOFF

https://github.com/arendst/Sonoff-Tasmota/releases

להוריד גם את כלי הצריבה

https://github.com/marcelstoer/nodemcu-pyflasher/releases

יש עוד תוכנות צריבה שונות , אני בחרתי בה כי היא יותר נוחה ואפשר להגדיר הגדרות שונות עבור שאר רכיבי ESP.

ציוד הנחוץ :

  1. מלחם רגיל (עדיף ראש דק ) + בדיל דק

  2. אקדח דבק חם

  3. פיני הלחמה למעגל ( לא חייב אבל יותר קל להשתמש יחד איתם )

  4. כרטיס צריבה (USB TO SERIAL)

  5. כבלים מגשרים נקבה / נקבה

  6. חוטים דקים בצבעים שונים ( לא קשיחים ) להלחמה על רכיב ESP

הרעיון הוא לבצע הלחמה חד פעמים בלוח של המפסק שיוכל לשמש אותנו לצריבות עתידיות.

אז ככה :

יש לפרק את הלוח של המפסק מה מפסק עצמו ( משיכה קלה וזה יוצא ) הוא מחובר עם 8 פינים ללוח ההשנאה והממסרים.

להכין 3 חוטים קצרים ( 3-5 ס"מ ) לגלף בקצוות 1-2 מ"מ ולמרוח עליהם בדיל עם המלחם.

לפרק 2 יחידות של פינים בודדים ולהלחים אותם ללוח מבפנים .

1 לנקודה VCC ואת השני ל GND , אחרי ההלחמה יש לכופף אותם פנימה ללוח כדי שבסגירה הם לא יפריעו .

להלחים את שלושת החוטים הקצרים שהכנו ל 3 פיני הלחמה ( שימו לב לשם הנוחות יש לשבור רק 3 ככה זה יהיה יציב יותר )

**שיטת ההלחמה הטובה ביותר היא לשים בדיל על כל חוט ועל כל מגע ואז עם המלחם לתת נגיעה כאשר שניהם צמודים יחד וככה הבדיל נמס ועוטף את שניהם.**

את שלושת קצוות החוטים יש להלחים לרכיב (כפי שמתואר בתמונה )

חוט שחור לנקודת GPIO 0

חוט ירוק לנקודת TX

חוט לבן לנקודת RX

פה חייבים להיות זהירים מאוד טעות קטנה ואפשר לגשר שני נקודות עם בדיל וזה קשה אח"כ להפריד בניהם.

ההלחמה על הרכיב לא צריכה להיות מלאה. מספיק נגיעה קלה רק כדי שהחוט ייתפס בנקודה וזהו...

השיטה שאני נוהג זה למרוח בדיל בקצה החוט החשוף ואז לוקח טיפה...אבל מממש טיפה בדיל במלחם , עכשיו יש לנגוע עם קצה החוט בנקודה שאנחנו רוצים להלחים ואז עם המלחם לתת נגיעה קלה וזהו.. החוט אמור להיתפס .

אחרי שהלחמנו את 3 החוטים למקומם , עם דבק חם יש למרוח על החוטים וגם על הפינים כדי שיתפסו ולא יזוזו בעת החיבור.

יש חשיבות למיקום 3 הפינים .. שימו לב יש אזורים פנויים בלוח שיש לידם קבל או נגד עדיף להתרחק מהם .

זהו סיימנו עם ההלחמות הקשות עכשיו לשלב הצריבה .

במכשיר הצריבה יש ג'מפר שאותו חייבים להזיז ל3.3V אחרת אנחנו עלולים לשרוף את רכיב ESP

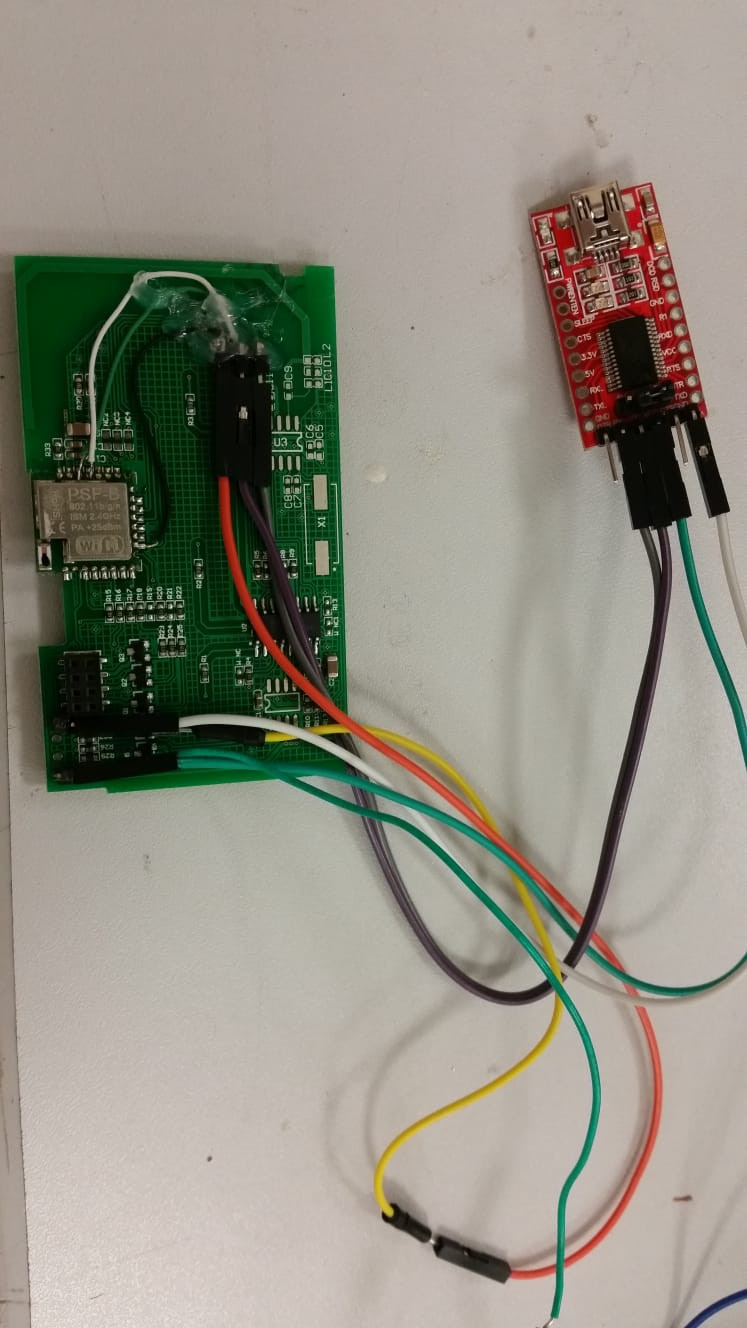

לחבר עם כבלים בין מכשיר הצריבה לבין הפינים שהלחמנו :

VCC à VCC

TX à RX

RX à TX

GND à GND

GND à GPIO 0

חיבור GPIO 0

לנקודת GND

מכניס את ESP

למצב של

FLASH MODE

לחבר את מכשיר הצריבה למחשב דרך USB.

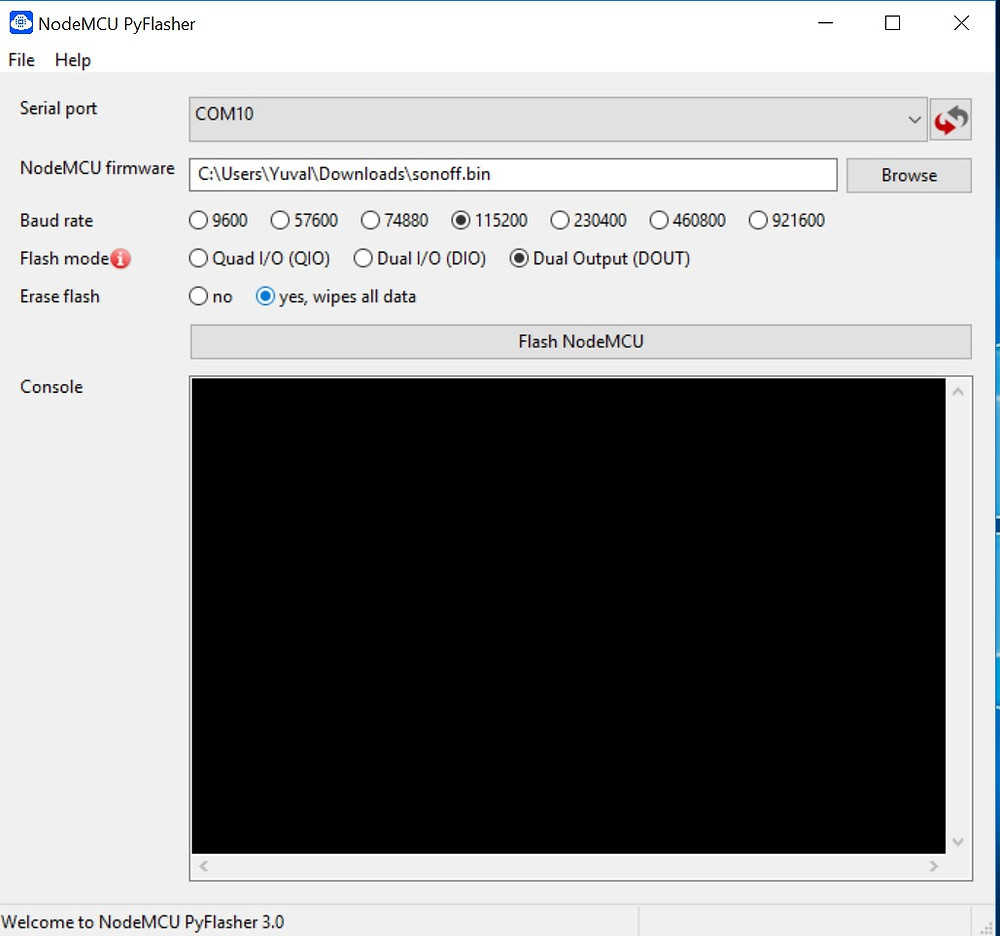

להפעיל את NodeMCU-PyFlasher

לבחור ביציאה המתאימה SERIAL PORT , וב BROWSE יש לבחור את קובץ SONOFF.BIN שהורדנו

BAND RATE = 115200

FLASHMODE = DOUT

ERASE = YES

במידה ולא מופיע PORT צריך ללחוץ על הלחצן רענן .

אחרי שהגדרנו כל מה שצריך יש ללחוץ על FLASH NODEMNU

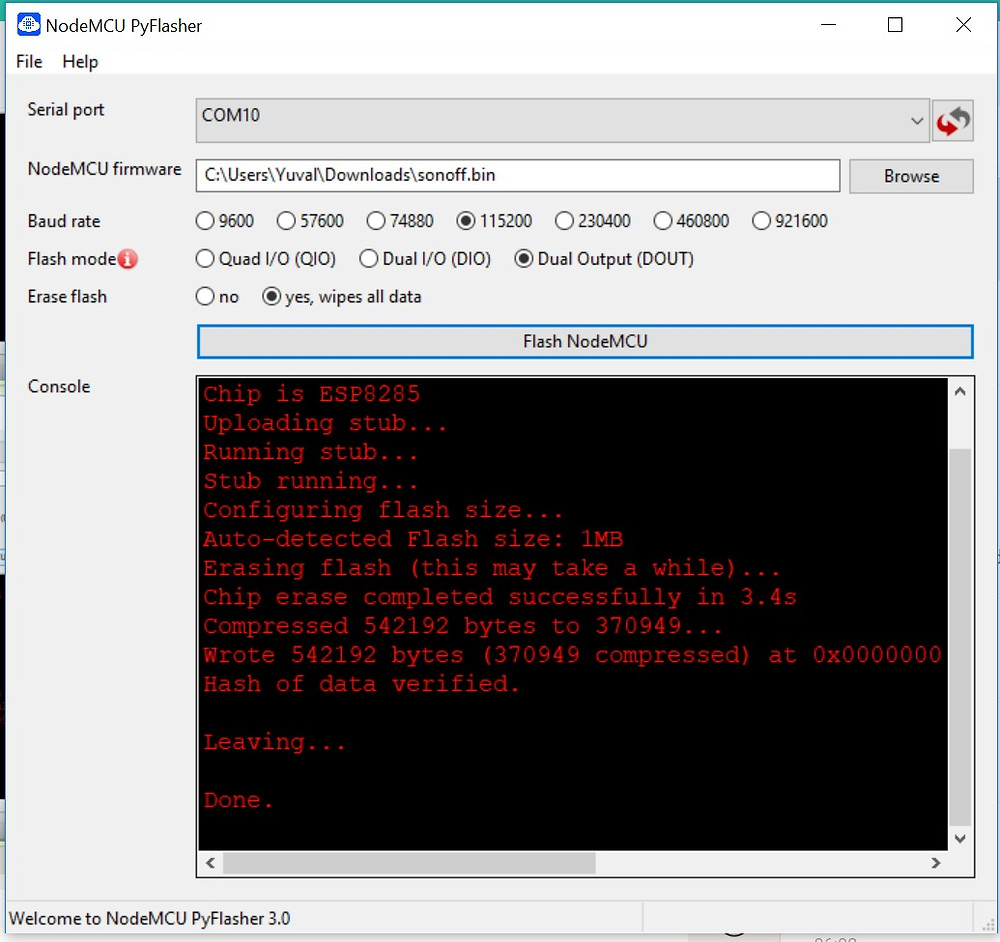

אם הכול עבר חלק אתם אמורים לראות בסוף DONE .

במידה ומופיעה רק שורה CONNECTING .... זה אומר שהמכשיר צריבה לא מחובר או שהוא אינו מזהה את רכיב ה ESP , ככל הנראה RX ו TX לא מחוברים נכון או שמכשיר לא במצב FLASH MODE

בדקו שוב.. ברוב המקרים זה עובר חלק ( צרבתי 3 כאלה אחד אחרי השני ).

בסיום נתקו את המכשיר מהמחשב וממכשיר הצריבה בעדינות וחברו את הלוח חזרה ללוח ההשנאה במפסק .

עכשיו חברו את החשמל למפסק

L = חוט חום (פאזה) / אדום בבתים ישנים

N = חוט כחול (אפס) / שחור בבתים ישנים

L1-3 = פאזה חוזרת למנורות (בדרך כלל חוט חום עם פס כתום או שחור)

אמור לדלוק רק הלחצן השמאלי בכחול / מהבהב בכחול , שאר הלחצנים לא יעבדו . לא לדאוג

עכשיו זה שלב העצבים..

כדי להפעיל את המפסק במצב WIFI AP יש ללחוץ 4 פעמים על הלחצן השמאלי וברגע שהוא יתחיל להבהב יש לחפש את הAP של המפסק במחשב . בדרך כלל של שם של הרשת מתחילה ב SONOFF...

יש להתחבר אליה ומיד לפתוח בדפדפן את הכתובת http://192.168.4.1

אם הצלחתם אתם אמורים לראות מסך שמאפשר לכם להגדיר את ההגדרות רשת האלחוטית שלכם.

אם לא , פשוט חזרו על ההליך הזה עד שתצליחו.

אחרי שהגדרתם את רשת האלחוטית במפסק הוא יבצע אתחול לעצמו ויחבר לרשת האלחוטית.

אתם לא אמורים לראות יותר את הרשת הזמנית SONOFF . אם כן כנראה שהוא לא התחבר.

לפעמים לוקח כמה דקות לרשת הזו להיעלם למרות שהוא כן התחבר .

יש להוריד את תוכנה ANGRY IP SCANNER

http://angryip.org/download/#windows

כדי שנוכל לסרוק ולגלות מה כתובת IP של המפסק . הזיהוי יכול להתבצע לפי MAC VANDOR שהוא espressif

כנסו דרך הדפדפן לכתובת של המפסק ובחרו CONFIGURATION

בחרו CONFIGURE MODULE

ואז הגדירו את המכשיר לפי SONOFF T1 3CH , בחרו כמות CH לפי מה שרכשתם.

ואז SAVE המפסק יבצע אתחול לעצמו ואחרי שיעלה את תראו שכל הלחצנים עובדים .

במסך הראשי יש לחצן CONSLE דרכו ניתן לתכנת את המפסק .

אופציות :

כדי להפוך את המפסק ליותר חוויתי למשתמש אפשר להגדיר פקודות דרך ה-CONSOLE

1. LedPower 1 - משאיר את הלד דולק בכל מצב

2. LedState 1 - מעדכן צבע של הלד בשינוי מצב ( אדום דולק,כחול כבוי)

3. PowerRetain 1 - מחזיר מצב עדכני של המפסק - חיווי חוזר

4. SetOption13 1 - גורם לטאצ לעבוד מהר ולא עם השהיה

5. Timezone 3 - מגדיר איזור זמן נכון עבור תזמונים וכו...

כמובן שיש עוד פקודות...מי שרוצה יכול לבדוק באתר של TASMOTA

https://github.com/arendst/Sonoff-Tasmota/wiki/Commands

בהצלחה ...

לשאלות אני זמין בפייסבוק .

יובל מג'הז .
